Herzan使用Wavecatcher振动分析仪，搭配不同的传感器：三轴振动加速度计，声学麦克风和三轴EMI磁强计（传感器），对XYZ公司现场环境中的振动、声学以及磁场进行了全面的测量。以下将对现场测试数据进行观察与分析。
数据观察分析：

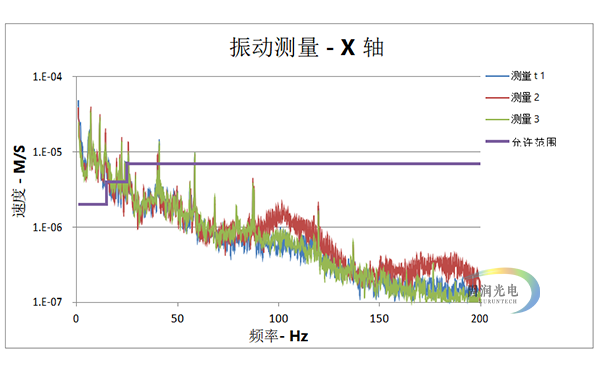

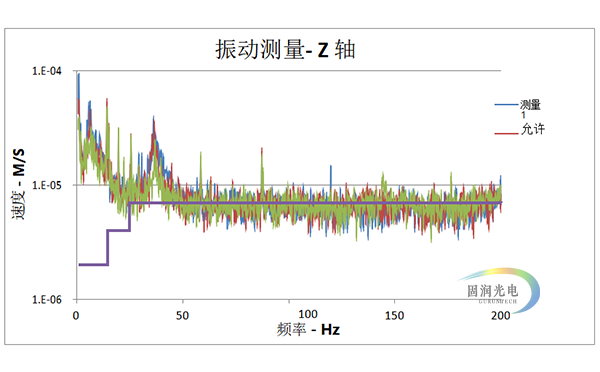

1）振动噪音
在三个测量方向上的振动水平均超过了卡尔蔡司在1 – 20 Hz频率范围内制定的允许振动规范。 最重要的主要频率带宽在所有三个测量方向（1-20 Hz）之间相对一致。 Z轴显示出最高水平的 振动激励，在整个频率带宽内几乎超出规定范围。
X轴上的主要振动幅度为: 7.2,11.7和14.4 Hz; Y轴的主要振动幅度为3.7和14.4 Hz; Z轴的主 要振动幅度为: 6,14和36Hz。

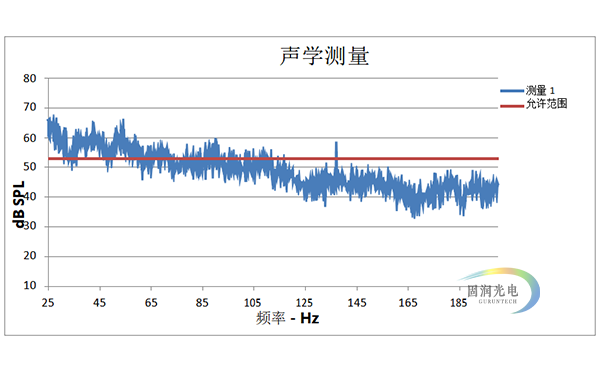

2）声学噪音
房间内的声级不符合卡尔·蔡司为Sigma HD SEM制定的允许声学噪声规范。 未通过允许规格的 主要频率带宽为：25 Hz – 60 Hz。超过60 Hz时，大多数声学噪声均符合允许的规格，减去135 Hz时的一次入射。
3）EMI 噪音
收集到的数据表明EMI噪声水平完全在卡尔·蔡司为其Sigma HD SEM系列产品确定的允许规定范 围内。
现场测试数据分析：
1）振动噪音
振动测量是在与预期实验室环境相邻的室外房间中的坚固石地板上进行的。 由于当前地板由地毯 材料组成，因此无法直接在预期实验室环境中进行测量。 这种地毯材料导致振动传感器无法收集 任何相关数据，因为该传感器需要牢固粘合到被支撑的表面上。
收集到的数据将用作地板振动水平的基准，但是，由于距检修电梯和其他噪声源的距离，建议在 预期的实验室环境中将出现较低水平的振动噪声。 由于无法访问预期实验室的直接位置，因此考 虑将收集的数据进行分析。
诸如AVI系列（即AVI-400）之类的主动隔振系统将能够在最大振动幅度附近显着降低地面振动。 XYZ公司大楼四层的敏感频率在主带宽内，AVI平台可对其进行陡峭的振动衰减。 AVI系列将能够 在所有三个轴（包括所有六个自由度）的敏感频率处提供陡峭的衰减。
2）声学噪音
在环境中测得的噪声表明存在的噪声水平高于Sigma HD SEM所允许的水平。 但是，由于缺乏隔 离性（无围墙）和高水平的外部声噪声传递（员工），数据不能代表卡尔·蔡司显微镜所处的环 境。
已经提出，将安装混凝土墙来封装房间，这将极大地改善房间中的声音。 使用坚固的墙壁结 构，将大大改善房间中存在的声音噪声。
3）EMI 噪音
环境中的EMI噪声不会引起卡尔蔡司仪器的问题。 环境中的EMI噪声级别比允许的规格小一个数 量级，从而使位置符合EMI规范。
